插拔式端子臺-插頭PGF-508
PGF-508
5.08mm，300V，10A
| 產品類型 | 插拔式端子臺-插頭 |
| 產品型號 | PG-508R |

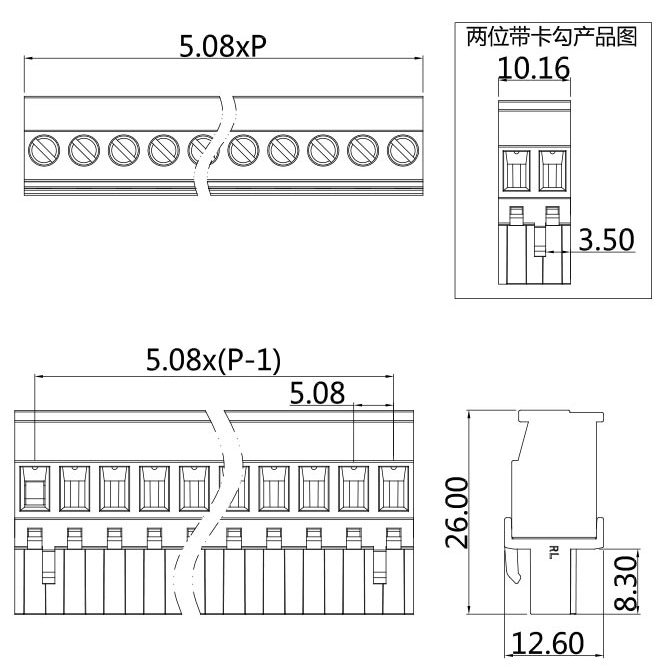

| 產品間距 | 5.08mm |
| 產品位數 | 02P~24P |
| 插拔方向 | 插拔方向垂直于導線軸方向 |
| 產品顏色 | 綠色 |
| 針距[mm] | 5.08 |
| 技術數據，符合IEC/DIN及VDE標準 | |
| 絕緣材料組別 | I |
| 浪涌電壓類別/污染等級 | III/3 III/2 II/2 |
| 額定電壓[V] | 250 320 630 |
| 額定浪涌電壓[kV] | 4 4 4 |
| 額定電流/導線截面積[A]/[mm2] | 12/2.5 |
| 最大負載電流/導線截面積[A]/[mm2] | 12/2.5 |
| 連接容納量 | |
| 剛性導線/柔性導線/線規[mm2]/[mm2]/AWG | 0.2-2.5/0.2-2.5/24-12 |
| 柔性導線帶冷壓頭 帶/不帶絕緣套管 | 0.25-2.5/0.25-2.5 |
| 多導線連接（截面積相同的2根導線） | |
| 剛性導線/柔性導線[mm2] | 0.2-1/0.2-1.5 |
| 帶冷壓頭的柔性導線，冷壓頭帶絕緣套管[mm2] | 0.25-1 |
| 帶冷壓頭的柔性導線，冷壓頭不帶絕緣套管[mm2] | 0.5-1.5 |
| 剝線長度[mm] | 8 |
| 塞規(IEC 60 947-1) | A3 |
| 螺紋 | M3 |
| 扭矩[Nm] | 0.5-0.6 |
| 絕緣材料類型 | PA |
| 符合UL94所確定的阻燃等級 | V0 |
| 認證數據(UL/CUL及CSA) | |
| 額定電壓/額定電流/線規 UL/CUL:[V]/[A]/AWG | 300/10/30-12 |
| CSA:[V]/[A]/AWG | 300/10/28-12 |
如果您想全面深入地了解我們的產品，置恒卓能提樣品供用戶體驗
PG-508R
